產品[
磁助式電接點壓力表
]資料
如果您對該產品感興趣的話,可以
產品名稱:
磁助式電接點壓力表
產品型號:
YXC-100 YXC-150
產品展商:
春輝
簡單介紹
磁助式電接點壓力表，電接點壓力表適用于測量對銅及銅合金無腐蝕、無爆炸危險、非結晶的液體、氣體等介質的壓力。儀表經與相應電氣件（繼電器或接觸器）配套使用，可達到對被測壓力系統實現預先設定的大或小壓力值的雙位自動控制和輸出信號（報警）的目的。
磁助式電接點壓力表的詳細介紹
.png)
?
?一、概述：
???? 磁助式電接點壓力表，電接點壓力表適用于測量對銅及銅合金無腐蝕、無爆炸危險、非結晶的液體、氣體等介質的壓力。儀表經與相應電氣件（繼電器或接觸器）配套使用，可達到對被測壓力系統實現預先設定的大或小壓力值的雙位自動控制和輸出信號（報警）的目的。
??? ?磁助式電接點壓力表儀表具有測量控制功能，可任意設定上、下控制壓力值，動作穩定，在石油、化工、電站、冶金等工業企業及機電設備上配套使用。
二、結構原理：
????? 儀表由測量系統、指示裝置、（普通型）磁助電接點裝置、外殼、調節裝置及接線盒等組成。當被測壓力作用于彈簧管時，其末端產生相應的彈性變形—位移，經傳動機構放大后，由指示裝置在度盤上指示出來。同時指針帶動電接點裝置的活動觸點與設定指針上的觸頭（上限或下限）相接觸的瞬時，致使控制系統接通或斷開電路，以達到自動控制和發信報警的目的。
??? 磁助電接點裝置的電接觸信號針上，裝有可調節的磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸，**電弧，能地避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。?
三、參數：
????? 使用工作溫度：-25℃~55℃
???? 工作壓力上限：不大于儀表上限的2/3
???? 工作環境振動頻率不大于25Hz，振幅不大于0.5mm
???? 儀表執行標準：Q/320211 DGH05-2004
??? ?電接點接觸形式:
|
觸點功率
|
高工作電壓
|
大工作電流
|
控制形式
|
|
30VA
（阻性負載）
|
220V D.C或380V A.C
|
1A
|
雙上限、雙下限、上下限
|
???? 1.上下限 常開式，當壓力表指針到達上或下限時既接通發信；
???? 2.上上限常開式或常閉式，當壓力表指針到達上限時既接通或斷開通信；
???? 3.下下限常開式或常閉式，壓力表指針到達下限時既接通或斷開通信；
四、規格型號：
|
產品名稱
|
產品型號
|
公稱直徑
|
精度等級
|
測量范圍（Mpa）
|
連接螺紋
|
觸頭功率（VA）
|
高工作電壓（V）
|
控制方式
|
|
電接點 壓力表
|
YX-60
|
Φ60
|
2.5
|
0～0.1～60
|
M14×1.5
|
10
|
DC220V或AC380V
|
上下限
|
|
YX-100
|
Φ100
|
1.6
|
0～0.1～100
-0.1～0～2.4
|
M20×1.5
|
10
|
DC220V或AC380V
|
上下限
|
|
YX-150
|
Φ150
|
1.6
|
0～0.1～100
-0.1～0～2.4
|
M20×1.5
|
10
|
DC220V或AC380V
|
上下限
|
|
磁柱電接點壓力表
|
YX-100C
|
Φ100
|
1.6
|
0～0.1～100
-0.1～0～2.4
|
M20×1.5
|
30
|
DC220V或AC380V
|
上下限
|
|
YX-150C
|
Φ150
|
1.6
|
0～0.1～100
-0.1～0～2.4
|
M20×1.5
|
30
|
DC220V或AC380V
|
上下限
|
|
氧氣電接點壓力表
|
YOX-100
|
Φ100
|
1.6
|
0～0.1～60
|
M20×1.5
|
10
|
DC220V或AC380V
|
上下限
|
|
YOX-150
|
Φ150
|
1.6
|
0～0.1～60
|
M20×1.5
|
10
|
DC220V或AC380V
|
上下限
|
|
氨用電接點壓力表
|
YAX-100
|
Φ100
|
1.6
|
0～0.1～60
|
M20×1.5
|
10
|
DC220V或AC380V
|
上下限
|
|
YAX-150
|
Φ150
|
1.6
|
0～0.1～60
|
M20×1.5
|
10
|
DC220V或AC380V
|
上下限
|
|
耐溫電接點壓力表
|
YTWX-100
|
Φ100
|
1.6
|
0～0.1～60
|
M20×1.5
|
10
|
DC220V或AC380V
|
上下限
|
|
YTWX-150
|
Φ150
|
1.6
|
0～0.1～60
|
M20×1.5
|
10
|
DC220V或AC380V
|
上下限
|
|
耐震電接點壓力表
|
YTNX-100
|
Φ100
|
1.6
|
0～0.1～60
|
M20×1.5
|
30
|
DC220V或AC380V
|
?
|
|
型號
|
外形尺寸mm
|
|
D
|
D1
|
D2
|
D3
|
A
|
B
|
C
|
E
|
d
|
d0
|
M
|
|
YXC-100-Z
|
100
|
120
|
96
|
/
|
44
|
38
|
/
|
12.5
|
/
|
/
|
20×1.5
|
|
YXC-100ZQ-Z
|
100
|
130
|
96
|
/
|
42
|
33
|
34
|
8.5
|
118
|
5.6
|
|
YXC-100TQ-Z
|
100
|
125
|
96
|
102
|
44
|
38
|
/
|
9.5
|
118
|
5.6
|
|
YXC-150-Z
|
150
|
164
|
136
|
/
|
50
|
44
|
/
|
16
|
/
|
/
|
|
YXC-150ZQ-Z
|
150
|
177
|
136
|
/
|
50
|
43
|
55
|
14
|
165
|
5.6
|
|
YXC-150TQ-Z
|
150
|
177
|
136
|
144
|
50
|
44
|
/
|
18
|
165
|
5.6
|
五、產品結構圖：
?
六、接線示意圖：
磁助式電接點壓力表的使用與訂貨須知：
儀表工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍。
?
?
?
?
??
?
?
普通型軸向無邊電接點壓力表
?

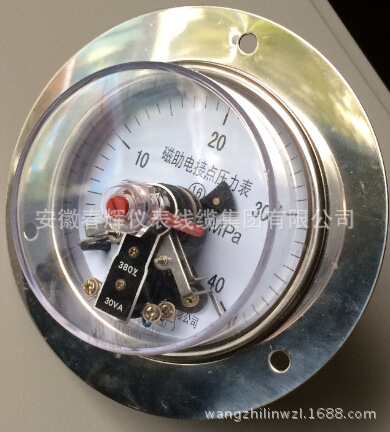

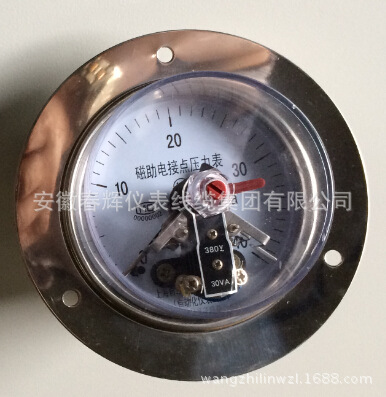

不銹鋼型軸向帶邊磁助式電接點壓力表
?
?
