一、概述：

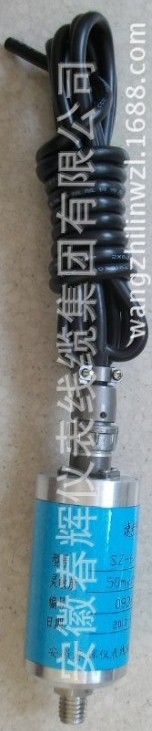

???????? CD系列速度傳感器，CD振動速度傳感器?，磁電式速度傳感器CD-21系列監視用速度傳感器，用于測量軸承座、機殼或結構的振動。這種傳感器可進行相對于自由空間的振動的測量。其輸出電壓與速度成正比，也可以把振動的速度量綱經積分后轉換成位移量再予顯示，與二次儀表相配接（振動烈度監視儀，HZ-8500瓦振監視儀等），即可顯示振動速度或位移量的大小，也可以輸送到其它二次儀表或交流電壓表進行測量。這種測量可以對某種形式的旋轉或往復機械設備的綜合運行狀況進行評價。

?????? 磁電式傳感器是利用線圈在磁場中作相對運動切割磁力線產生與振動速度成正比的電壓信號。經放大，微積分可運算測振動速度、位移和加速度。

?????? 磁電式傳感器靈敏度高、內阻低。在機械振動測試中被應用。為使用方便，配有CZ-3磁座。

??? CD-21-C、CD-21-S、CD-21、CD-21-T|、振動速度傳感器CD-21-T、CD-21-C、CD-21-S、CD-21|振動速度傳感器CD-4、CD-4a、 CD-6、CD-6aCD-21系列振動速度傳感器主要安裝在旋轉機械裝置的軸承蓋上（如汽輪機、壓縮機、風機和泵等）。它是由運動線圈切割磁力線而輸出電壓的電磁式傳感器，因此具有工作時不需要供給電源、安裝容易等特點。安裝位置：垂直或者水平安裝于被測振動點上，傳感器底部用M10×1.5螺釘固定。CD-21系列振動速度傳感器配接BSQ011型振動變送器(SZW型振動監視保護儀)，可測量旋轉機械的軸承振動的幅度和烈度，可以早期發現旋轉機械的故障，輸出標準4-20mA電流信號，送給PLC、DCS和DEH系統等。?

BCD-21隔爆型傳感器已經成批應用于輸油管道加壓泵機組振動監測。

二、參數：

靈 敏 度: 20mv/mms-1、30mv/mms-1、50mv/mms-1 （根據用戶調整）????????????????

頻率響應： 2 ~ 1000 Hz

自振頻率： 10Hz???

可測振幅： ≤2000μm(P — P)

大加速度：10g

測量方向：垂直或水平

使用環境：溫?? 度? -40℃~150℃，相對濕度 ≤90%??????????????????????????

外形尺寸：φ35×78mm2.9 重??? 量: 約350g

三、產品規格型號；

注：表中CD-4、CD-4a、 CD-6、CD-6a尺寸為主體尺寸，不包括探針的長度。具體尺寸請參閱說明書。

?

1）CD-21、CD-21D：該兩種傳感器均分為，垂直和水平兩種安裝形式，例如：CD-21-C（垂直），CD-21-S（水平）、CD-21D-C（垂直）、CD-21D-S（水平）。

2）CD-21T：該產品不分垂直型，水平式，但在垂直或水平方向使用，其他任意角度使用輸出值不準確。

?
