產品名稱:
現場顯示溫度變送器
產品型號:
SBWZ-2480
產品展商:
春輝
簡單介紹
現場顯示溫度變送器SBWZ-2480，一體化現場顯示溫度變送器，SBW系列熱電偶、熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送器單元。它采用二線制傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成與輸入信號或與溫度信號成線性的4～20mA的輸出信號。

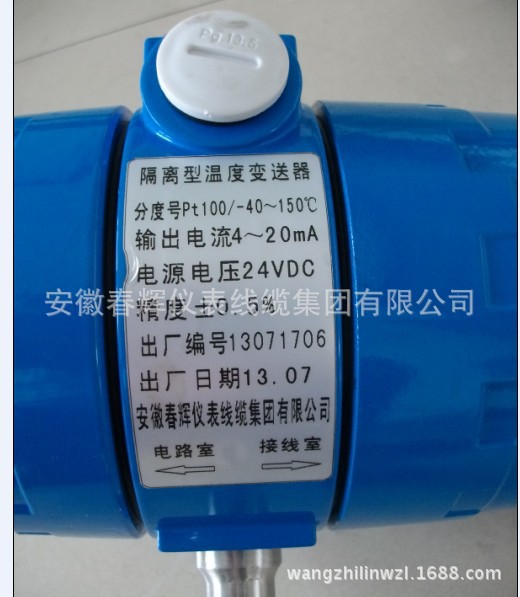

現場顯示溫度變送器的詳細介紹
一、概述：????
?? 現場顯示溫度變送器SBWZ-2480，一體化現場顯示溫度變送器，SBW系列熱電偶、熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送器單元。它采用二線制傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成與輸入信號或與溫度信號成線性的4～20mA的輸出信號。???
???? 現場顯示溫度變送器SBWZ-2480，SBWR/Z一體化數顯溫度變送器，SBWR、SBWZ系列熱電偶、熱電阻溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號.
????? 現場顯示溫度變送器該溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為測溫儀表可應用與冶金、石油、化工、電力、輕工、紡織、食品、等工業部門。
二、產品特點：
?采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。
?現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20mA、0-10mA的輸出信號。這樣既節約了昂貴的補償導線費用，又了信號遠距離傳輸過程中的抗干擾能力；
?變送器具有輸入端開路指示功能，熱電偶溫度變送器具有冷端溫度自動補償功能。熱電偶變送器具有冷端溫度自動補償功能；
?精度高、功耗低，使用環境溫度范圍寬，工作穩定；
?適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；
?型溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能；
?型溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例；
三、工作原理：
??? 熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用三線制方式輸出。
四、參數：
輸????入：熱電偶K型、E型、B型、S型、T型、J型、N型熱電阻Pt100??Cu100??Cu50(三線制或四線制)
輸????出：在量程范圍內輸出4～20mA直流信號。
與熱電偶輸入的毫伏信號成線性;與熱電阻的輸入電阻信號成線性。或與溫度信號成線性。隔離溫度變送器，輸入與輸出相隔離，隔離電壓為0.5KV增加抗共模干擾能力，更適合計算機聯網使用?；菊`差：±0.5%FS傳送方式：
二線制顯示方式：（數顯型）LCD四位顯示，熱電偶開路時顯示E……標志且輸出大于20mA。工作電源：變送器工作電源電壓低12V，高35V，額定工作電壓24V。
負????載：負載電阻按下式計算：RL(max)=50(Vmin-12)?（即24V時，負載電阻可在0～600Ω范圍選擇用）額定負載250Ω。正常工作環境：a)環境溫度－25℃～80℃（常溫型）－20℃～70℃（數顯型）b)相對濕度5%～95%c)機械振動f≤50Hz，振幅<0.15mmd)?周?chē)諝庵胁缓袑?duì)鉻、鎳鍍層、有色金屬及其它合金起腐蝕作用的介質。
環境溫度影響：≤0.05/1℃注：“?！庇脩粲行枰?，可提供允許誤差為±0.2％的協議產品。
五、型號規格：
|
S
|
B
|
W
|
規格
|
內容
|
|
電
動
單
元
組
合
儀
表
?
|
變
送
單
元
|
溫
度
|
R
|
?
|
熱電偶
|
|
Z
|
?
|
熱電阻
|
|
無
|
?
|
型
|
|
?
|
－
|
?
|
?
|
|
?
|
2
|
?
|
輸出與對應溫度呈線性
|
|
4
|
?
|
輸出與對應輸入信號呈線性
|
|
輸出性質
|
0
|
?
|
型
|
|
熱電偶
|
?
|
?
|
|
1
|
?
|
E鎳鉻－銅鎳
|
|
2
|
?
|
K鎳鉻－鎳硅
|
|
3
|
?
|
S鉑銠10－鉑
|
|
4
|
?
|
B鉑銠10－鉑銠6
|
|
5
|
?
|
T銅－銅鎳
|
|
6
|
?
|
J鐵－鎳銅
|
|
8
|
?
|
N鎳鉻硅－鎳硅
|
|
熱電阻
|
?
|
?
|
|
1
|
?
|
Cu50
|
|
2
|
?
|
Cu100
|
|
4
|
?
|
Pt100
|
|
傳
感
器
|
5
|
?
|
隔離型
|
|
6
|
?
|
非隔離型
|
|
電
路
類
別
|
0
|
?
|
常規型
|
|
1
|
?
|
型
|
|
2
|
?
|
數顯型
|
|
3
|
?
|
指針型
|
|
4
|
?
|
數顯型
|
|
5
|
?
|
指針型
|
|
6
|
?
|
帶通訊協議
|
|
器
件
類
別
|
無
|
常規型
|
|
T
|
型
|
|
G
|
掛壁型
|
|
D
|
導軌型
|
|
?
|
安
裝
類
型
|
?
|
|
S
|
B
|
W
|
□
|
-
|
□
|
□
|
□
|
□
|
□
|
|
六、產品接線：
??????熱電阻三線制變送器安裝接線圖
熱電阻二絲制變送器安裝接線圖
熱電偶變送器安裝接線圖
導軌式變送器安裝接線圖
一體化液晶顯示變送器接線圖
?
雙支熱電阻
PT100雙支熱電阻雙表頭顯示
雙支PT100熱電阻單表頭雙路顯示
