產品[
SBWR-2460熱電偶溫度變送器
]資料
如果您對該產品感興趣的話,可以
產品名稱:
SBWR-2460熱電偶溫度變送器
產品型號:
SBWR-2460 SBWZ-2260
產品展商:
春輝
簡單介紹
SBWR-2460熱電偶溫度變送器,SBWR-2260溫度變送器，SBWR熱電偶溫度變送器、SBWZ熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。
SBWR-2460熱電偶溫度變送器的詳細介紹
一、概述：
?????? SBWR-2460熱電偶溫度變送器，SBWR-2260溫度變送器，SBWR熱電偶溫度變送器、SBWZ熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它采用二線傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成與輸入電信號或被測溫度成線性的4~20mA的輸出信號，變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為測溫儀表可應用于冶金、石油化工、電力、輕工、紡織、食品、以及等工業部門。
二、產品特點：
????? 1.SBWR-2460熱電偶溫度變送器，采用環氧樹脂密封結構，因此抗震、耐溫，適合在惡劣現場環境中安裝使用。
??????2.現場安裝于熱電阻、熱電偶的接線盒內，直接輸出4~20mA，這樣既省去較貴的補償導線費用，又了信號長距離傳送過程中的抗干擾能力。
???? 3.精度高、功耗低、使用環境溫度范圍寬、工作穩定。
???? 4.量程可調，并具有線性化較正功能，熱電偶溫度變送器具有冷端自動補償功能。
???? 5.應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝入檢測設備中。
三、參數；
????? 1.輸入：熱電阻Pt100、Cu50、Cu100
??????????????????? 熱電偶K、E、S、B、T、J、N
???? 2.輸出：在量程范圍內輸出4～20mA直流信號可與熱電阻溫度計的輸出電阻信號成線性，可與熱電阻溫度計的輸入溫度信號成線性；可與熱電偶輸入的毫伏信號成線性，也可與熱電偶溫度計的輸入溫度信號成線性。
???? 3.基本誤差：±0.2%、±0.5%
?????4.傳送方式：二線制
???? 5.變送器工作電源電壓低12V，高35V，額定工作電壓24V。
?????6.負載：負二載電阻按下式計算
?????????????????RL（max）=50×（Vmm-12）
??????????????? 即24V時負載電阻可在0～600Ω范圍內選用）額定負載250Ω。
???????????? 注：量程可調式變送器，改變量程時零點與滿度需反復調試；電偶型變送器在調試前須預熱30分鐘。
??????
???? 7.環境溫度影響≤0.05%1℃
???? 8.正常工作環境：
????????? a、環境溫度 -25℃～+80℃
????????? b、相對濕度5%～95%
???????? c、機械振動f≤55Hz振幅＜0.15mm
四、產品規格型號：
|
型??? 號?????????????????? ???
|
傳感器分度號???????????????
|
大量程規定??????????????? ?????
|
規定小量程范圍（上限下限之差）
|
|
SBWR-2160
|
E
|
0~800℃
|
300℃
|
|
SBWR-2260
|
K
|
0~1300℃
|
400℃
|
|
SBWR-2360
|
S
|
0~1600℃
|
600℃
|
|
SBWR-2460
|
B
|
0~1800℃
|
800℃
|
|
SBWR-2560
|
T
|
0~400℃
|
200℃
|
|
SBWR-2660
|
J
|
0~1200℃
|
300℃
|
|
SBWR-2760
|
N
|
0~1200℃
|
400℃
|
|
SBWR-4160
|
E
|
0~800℃
|
300℃
|
|
SBWR-4260
|
K
|
0~1300℃
|
400℃
|
|
SBWR-4360
|
S
|
0~1600℃
|
600℃
|
|
SBWR-4460
|
B
|
0~1800℃
|
800℃
|
|
SBWR-4560
|
T
|
0~400℃
|
200℃
|
|
SBWR-4660
|
J
|
0~1200℃
|
300℃
|
|
SBWR-4760
|
N
|
0~1200
|
400℃
|
|
SBWZ-2160
|
Cu50
|
-50~150℃
|
50℃
|
|
SBWZ-2260
|
Cu100
|
-50~150℃
|
50℃
|
|
SBWZ-2460
|
Pt100
|
0~600℃
|
50℃
|
|
SBWZ-2460
|
Pt100
|
-100~200℃
|
50℃
|
|
SBWZ-4460
|
Pt100
|
-200~600℃
|
50℃
|

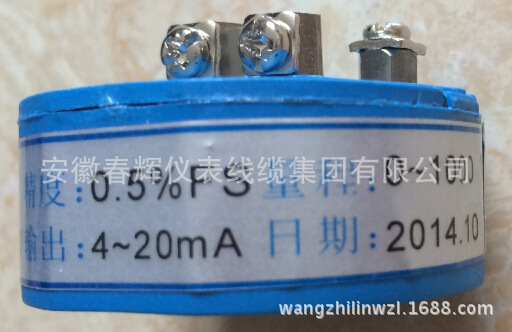

?五、產品照片：
SBWZ
量程可調型
帶隔離型
SBWR現場顯示溫度變送器
導軌式
可調型
